Anbaugeräte für Frontlader: Schaufeln
Silageschaufel "SSR" Vielzweckschaufel "VS" Vielzweckschaufel "VS" Schwergutschaufel Schwergutschaufel
Silageschaufel "SGS" Vielzweckschaufel "VS-N" Schwergutschaufel m. Greifer "VS-N" Ladeschaufel schwere Ausführung Ladeschaufel
Silageschaufel "VS-S" Dung- und Silageschaufel "VS-S" Greifschaufel 4in1 "GFS Greifschaufel "4in1" Schüttgut-Großraum
Silageschaufel "SSM-K" / "SSM" Seitenkippschaufel "SK" Seitenkippschaufel "SK" Leichtgutschaufel Leichtgutschaufel
Hochkippschaufel "HS-Z2" Hochkippschaufel "HS-Z2" Brennholzschaufel

Silageschaufel "VS-SR" Nachfolgende Abbildungen dienen nur als Beispiele, selbstverständlich können wir auch Zwischengrößen und Sonderanfertigungen anbieten!

Dung- und Silageschaufel "VS - S"

Abb. F210

Abb. F211

Abb. F212

Abb. F212-1

Abb. F213



nur für Frontlader mit EURO-SWR

! Wichtig !
die optimale Öffnungsweite der Schaufel ermöglicht das Anfahren bis zur Silowand!

  • Greifer hydraulisch betätigt durch zwei dw. Zylinder
  • ! extra-verstärkte Hakenaufnahme !
  • Radiuszinken am Greifer verschraubt (je nach Breite 5-8 Stück)
  • zusätzliche Verdrehsicherung der Radiuszinken
  • Hauptlagerbolzen in Gleitlager
  • Verschleißstahl aus HARDOX (150x20mm / ca. 500HB)
  • zusätzliche Mittelstege (je nach Breite 1 - 3 Stück)
  • optimale Öffnungsweite (ca. 1400mm), ermöglicht das Anfahren bis zur Silowand!



Breite: 1,50m - 2,50m
Inhalt: 0,70m³ - 1,25m³
Höhe: ca. 730mm
Tiefe: ca. 840mm



Wahlausrüstung / Zubehör:

    • Unterschraubmesser aus HARDOX, nicht wendbar (150x20mm/ ca. 500HB)
    • Seitendeckel "rund" ausgeschnitten (Abb: F211 + F213)
    • Zinken am Greifer verschweißt (Abb. F212 + F213)
    • geänderte Zinkenanzahl

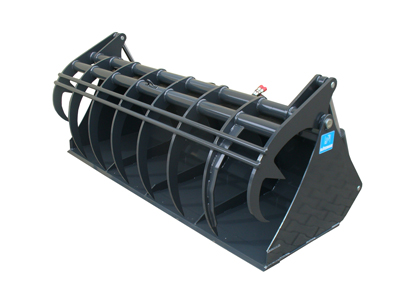

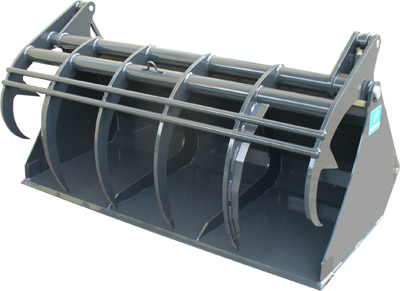

Silageschaufel "SSR"

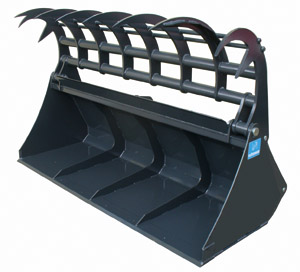

Abb.F200 (Breite:2,40m - Inhalt: ca.1,44m³)

Abb.F200_1 (Breite:2,40m - Inhalt: ca.1,44m³)

Abb.F201 (Breite: 2,00m - Inhalt: ca.1,2m³)
Die äußerst robuste Bauweise der Silageschaufel ermöglicht
eine mühelose und einfache Entnahme von Silage.
Die Silageschaufel ist außerdem gut geeignet für den Transport von Kompost und Mist.

nur für Frontlader mit EURO-SWR

  • extra-verstärkter Greifer
  • breite Lagerungen, Hauptlagerbolzen in Gleitlager
  • Hydraulikzylinder beidseitig mit Gelenklager und Schmierstelle
  • ! extra-verstärkte Hakenaufnahme !
  • Überlaufblech am Schaufelrücken
  • zusätzliche Mittelstege (je nach Breite 1 - 3 Stück)
  • Verschleißstahl aus HARDOX (150x20mm / ca. 500HB)
  • optimale Öffnungsweite: ca. 1370mm bzw. 1480mm


Breite: 1,50m - 2,65m
Inhalt: 0,67m³ - 1,55m³
Höhe: ca. 720mm bzw. ca. 800mm
Tiefe: ca. 800mm bzw. ca. 910mm

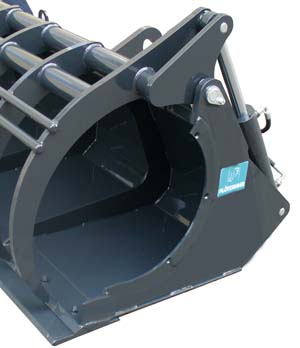

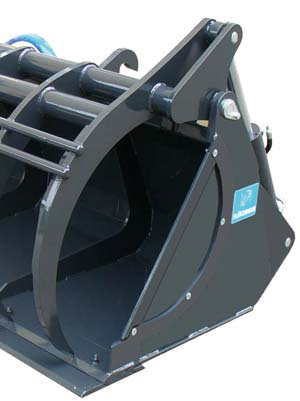

Abb. Wahlausrüstung: -verschraubte Einsatzbleche

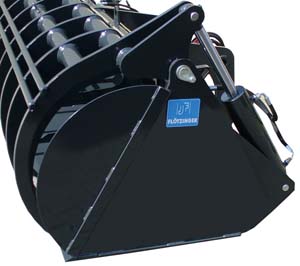

Abb. Wahlausrüstung: -zusätzliche Aufsatzbleche (= verschweißt)

Wahlausrüstung / Zubehör:

    • Unterschraubmesser aus HARDOX, nicht wendbar (150x20mm/ ca. 500HB)
    • Unterschraubmesser aus HARDOX, wendbar (300x20mm / ca. 500HB)

    • Seitendeckel "rund" ausgeschnitten
    • Seitendeckel mit verschraubten Einsatzblechen

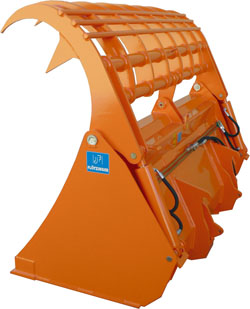

Silage-Greifschaufel "SGS"

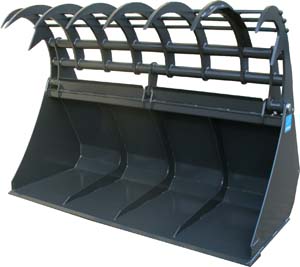

Abb.F205 (Breite:2,50m - Inhalt: ca.2,1m³)

Abb.F205_1 (Breite:2,40m - Inhalt: ca.1,44m³)


Abb.F205_2 (Breite:2,40m - Inhalt: ca.2,0m³)
verstärkte Hakenaufnahme (= Serie!)
Die äußerst robuste Bauweise der Silageschaufel ermöglicht
eine mühelose und einfache Entnahme von Silage.
Die Silageschaufel ist außerdem gut geeignet für den Transport von Kompost und Mist.

nur für Frontlader mit EURO-SWR

  • extra-verstärkter Greifer
  • breite Lagerungen, Hauptlagerbolzen in Gleitlager
  • Hydraulikzylinder beidseitig mit Gelenklager und Schmierstelle
  • ! extra-verstärkte Hakenaufnahme
  • zustäzliche, mittige Lagerung des greifer
  • Überlaufblech am Schaufelrücken
  • zusätzliche Mittelstege (je nach Breite 1 - 3 Stück)
  • Verschleißstahl extra-verstärkt, aus HARDOX (200x25mm / ca. 500HB)
  • Verschleißecken aus HARDOX
  • optimale Öffnungsweite: ca. 1570mm

Breite: 2,00m - 2,80m
Inhalt: 1,60m³ - 2,40m³
Höhe: ca. 950mm
Tiefe: ca. 1050mm



Abb. Wahlausrüstung: -zusätzliche Aufsatzbleche (= verschweißt)

Wahlausrüstung / Zubehör:

    • Unterschraubmesser aus HARDOX, nicht wendbar (150x20mm/ ca. 500HB)
    • Unterschraubmesser aus HARDOX, wendbar (300x20mm / ca. 500HB)
    • Seitendeckel "rund" ausgeschnitten
    • Seitendeckel mit verschraubten Einsatzblechen
Download der Produktinformationen

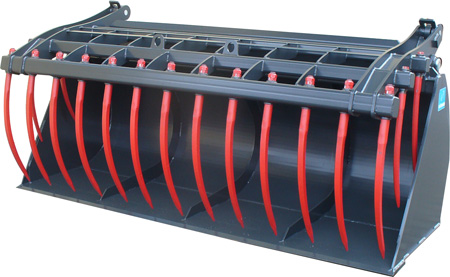

Silageschaufel "SSM" / "SSM-K"



Abb.F213 (Breite:2,65m - Inhalt: ca.2,5m³)



Abb.F213_1 (Breite:2,65m - Inhalt: ca.2,5m³)

nur für Frontlader mit EURO-SWR

  • Greifer hydraulisch betätigt durch zwei zylinder
  • Hydraulikzylinder beidseitig mit Gelenklager und Schmierstelle
  • Greifer mit verschraubten Radiuszinken (Schwerlastausführung)
  • ! zustäzliche Verdrehsicherung der Radiuszinken
  • Greifer mit je 1 / 2 seitlichen Zinken
  • Hauptlagerbolzen in Gleitlager
  • zusätzliche Mittelstege (je nach Ausführung 2 - 3 Stück)
  • Verschleißstahl extra-verstärkt, aus HARDOX (200x20mm / ca. 500HB)

Breite: 1,60m - 2,80m
Inhalt: 1,3m³ - 2,7m³
Höhe: ca. 820mm bzw. ca. 910mm
Tiefe: ca. 1000mm bzw. ca. 1020mm
optimale Öffnungsweite: ca. 1400mm bzw. 1700mm

Wahlausrüstung / Zubehör:

    • Verschleißstähle am Schaufelboden aus HARDOX (ca. 500HB)
    • Unterschraubmesser aus HARDOX, nicht wendbar (150x20mm/ ca. 500HB)
    • Unterschraubmesser aus HARDOX, wendbar (300x20mm / ca. 500HB)
    • Seitendeckel "rund" ausgeschnitten


Diese Silageschaufel ist besonders geeignet für den Einsatz in Biogasbetrieben!

Vielzweckschaufel - verstärkt "VS"
Abb. F150

Abb. F150-1

Abb. F152

Abb. F152-1

nur für Frontlader mit EURO-SWR

Verschleißstahl extra-verstärkt
(HARDOX 150x20mm)

Seitendeckel "rund" ausgeschnitten (s.Abb.F150)

Greifer in "gewölbter" Ausführung

Zylinder am Greifer mit Endlagendämpfung !

Greifer mit verschweißten Flachzinken


Öffnungsweite: ca. 1350mm
Höhe: ca. 760mm
Tiefe: ca.880mm
Inhalt: ca.1,03m³ - 1,37m³
Breite: 1,80m - 2,40m

Wahlausrüstung bzw. Zubehör:
 Unterschraubmesser (150x20mm) aus HARDOX
 Seitendeckel "gerade verlaufend" (s.Abb.F152)
 zusätzliche Zackenleiste am Greifer, verschwieißt
(s.Abb.F152)
(empfehlenswert bei Umschlag von Gestrüpp, Schwachholz usw.)
 Planierschiene "hinten" am Schaufelboden
verschweißt aus HARDOX

Sonderausführung:

- Seitendeckel mit verschraubten Einsatzblechen

Abb. F151
Abb. F153

Abb. F154
Vielzweckschaufel "VS" in extra-schwerer Ausführung

Seitendeckel schraubbar!





Abb. F155

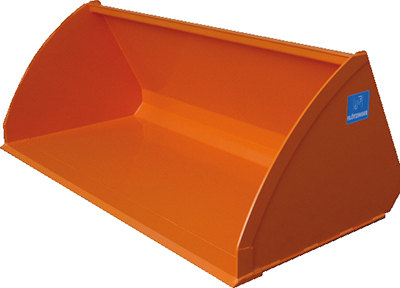

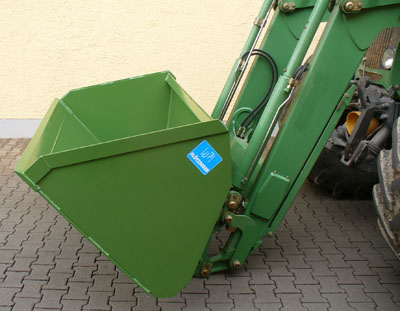

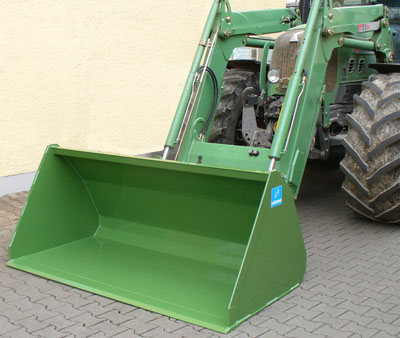

Schwergutschaufel
mit Greifer "VS - N"

Abb. F160
(Breite: 2,00m Inhalt: 1,04m³)


Abb. F160_1
(Breite: 2,00m Inhalt: 1,04m³)

nur für Frontlader mit EURO-SWR

Schwergutschaufel mit "leichtem" Greifer

Seitendeckel "gerade" verlaufend

Verschleißstahl extra-verstärkt
(HARDOX)

Greifer bestückt mit geschweißter Zackenleiste oder Zinken


Öffnungsweite: ca. 1340mm
Höhe: ca.750mm
Tiefe: ca.850mm
Inhalt: ca.0,80m³ - 1,20m³
Breite: 1,60m - 2,30m

Wahlausrüstung bzw. Zubehör:
 Unterschraubmesser (150x20mm) aus HARDOX
 Seitendeckel "rund" ausgeschnitten
 Greifer mit verschraubten Rundzinken
(anstatt der Zackenleiste) (s.Abb.F161)

Abb. F161

Greifschaufel "4 in 1"

Abb. F280

Abb. Greifschaufel "4 in 1" Breite:2,10 - Optimale Öffnungsweite - Abb. F281
Abb. F282

nur für Frontlader mit EURO-SWR

  • verstärkte Ausführung
  • optimale Öffnungsweite: ca. 1050mm!
  • alle Verschleißstähle aus HARDOX
  • Verschleißstahl an der Rückwand aus HARDOX, verschweißt
  • Hauptlagerbolzen in Gleitlager
  • Zähne verschweißt


Höhe: ca.760mm
Tiefe:ca.680mm
Inhalt: ca.0,57m³ - 0,80m³
Breite: 1,60m - 2,30m

Wahlausrüstung / Zubehör:

    • Unterschraubmesser aus HARDOX (150x20mm/ ca. 500HB)
      (Zähne entfallen)
    • Verschleißstahl an der Rückwand verschraubt
    • Greifschaufel ohne Zähne
    • Zahn- oder Messerschutz
    • verlängerter Schaufelboden (Tiefe ca. 850mm)
      (s. Abb. F282)
    • Vorsteckmesser (s.Abb. F283)


      Ausrüstung mit VorsteckmesserAbb. F283

Seitenkippschaufel "SK"
Abb. F250

Abb. F251

nur für Frontlader mit EURO-SWR

  • rechtskippend (auf  Wunsch linkskippend)
  • Verschleißstahl verstärkt, aus HARDOX (150x20mm)
  • Hauptlagerbolzen in Gleitlager
  • zusätzliche Arretierung für Rückwärtsfahrt


Höhe: ca.800mm
Tiefe: ca.770mm
Inhalt: ca.0,48m³ - 0,83m³
Breite: 1,60m - 2,30m

Wahlausrüstung / Zubehör:

    • Zähne verschweißt
    • Zähne verschraubt
    • Zahn- oder Messerschutz

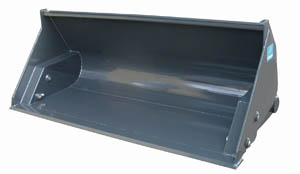

Hochkippschaufel "HS-Z2"
VARIANTE-III / VARIANTE-IV

Breite: 1,80m - 2,60m
Inhalt: 0,83m³ - 2,5m³

Abb. F290



Abb. F290-1





Abb. F290-2



Abb. F292

Abb. F293

nur für Frontlader mit EURO-SWR

  • Verschleißstahl verstärkt, aus HARDOX (150x20mm / ca. 500HB)
  • Hauptlagerbolzen in Gleitlager
  • zwei Zylinder; außenliegend
  • Zylinder mit Endlagendämpfung!
  • Abkippwinkel ca. 90°
  • äußerst geringe Sturztiefe

Wahlausrüstung / Zubehör:

    • Unterschraubmesser
    • Schaufelschutzleiste (Polyurethan) mit Stahlarmierung
    • Überlaufgitter (Höhe ca. 300mm)
    • Überlaufblech (Höhe: ca. 200mm)
    • Seitendeckel gewölbt (s. Abb. F291)
    • hydraulischer Niederhalter (s. Abb. F293)
    • Hydraulikleitungen usw. aus Edelstahl
      (z.B. für Verladung von Streusalz)

Hochkippschaufel "HS-Z2"
Variante IV
Breite: 2,60m / Inhalt: 2,6m³ (SAE)
* Seitendeckel gewölbt

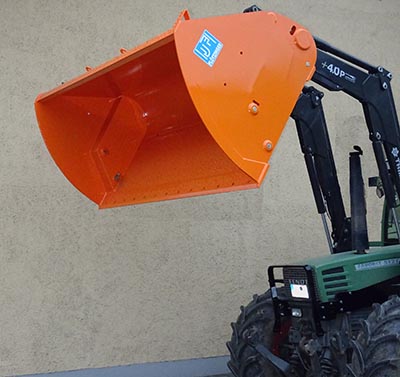

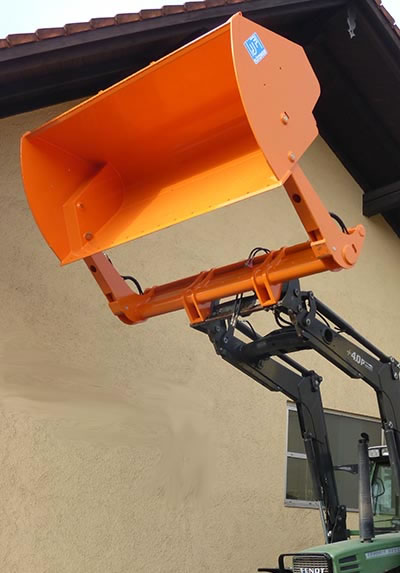

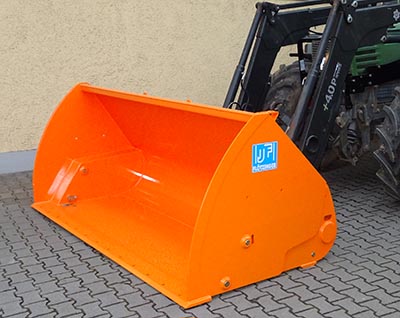

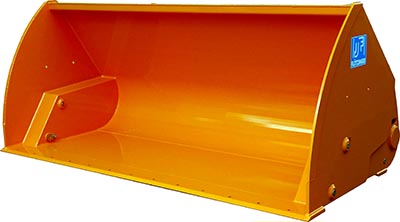

    HS-Z2 2,60/2,5 Abb. F291

    HS-Z2 2,60/2,5HS-Z2 2,60/2,5 HS-Z2 2,60/2,5

Hochkippschaufel "HS-Z2"
VARIANTE-IV/1

Breite: 1,50m - 2,50m
Inhalt: 1,0m³ - 1,9m³

nur für Frontlader mit EURO-SWR

  • Verschleißstahl aus HARDOX
  • Hauptlagerbolzen in Gleitlager
  • zwei Zylinder, außenliegend
  • Zylinder mit Endlagendämpfung
  • minimale Sturztiefe

Wahlausrüstung / Zubehör:

    • Unterschraubmesser
    • Überlaufschutz
    • Schaufelschutzleiste (Polyurethan) mit Stahlarmierung
    • Hydraulikleitungen usw. aus Edelstahl
      (z.B. für Verladung von Streusalz)

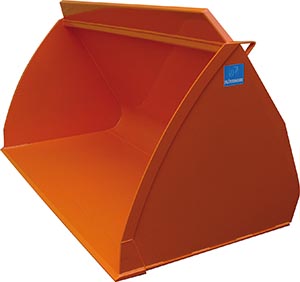

Schwergutschaufel und Schwergutschaufel in Übergröße

Abb. F300Abb. F301




Abb. F302





Abb. F303
(Sonderbauweise - Seitendeckel gewölbt)



Abb. F304 - Muldenform "rund"

nur für Frontlader mit EURO-SWR

  • optimale Bauform für bestes Füllverhalten
  • verstärkter Schaufelboden
  • zusätzliches Verstärkungsprofil
  • Seitendeckel mit zusätzlicher Verstärkung

Schwergutschaufel Schwergutschaufel in Übergröße
Höhe: ca.670mm ca. 760mm bzw. ca. 845mm
Tiefe: ca.840mm ca. 880mm bzw. ca. 1020mm
Inhalt: ca.0,42m³ - 1,04m³ ca. 0,63m³ bzw. ca. 1,65m³
Breite: 1,20m - 2,60m 1,30m - 2,60m

Wahlausrüstung / Zubehör:

  • Überlaufgitter (Höhe: ca. 300mm)
  • Rückwanderhöhung (Höhe: ca. 200mm); (s. Abb. F304)
  • Verschleißstahl verstärkt aus HARDOX (150x20mm / ca. 500HB)
  • Planierschiene "hinten" am Schaufelboden verschweißt aus HARDOX (ca. 500HB)
  • Planierwinkel für Planierarbeiten
  • Zähne verschweißt
  • Zähne verschraubt (s.Abb. F302) (die Zähne sind eben mit dem Verschleißstahl verschraubt)
  • Zahnschutz bzw. Messerschutz
  • Seitendeckel "gewölbt" (s. Abb. F303)
  • Muldenform "rund"



Sonderbauform bzw. Sonderbauweise "FENDT"

  • Verschleißstahl HARDOX (200x20mm / ca. 500HB)
  • Planierschiene HARDOX (150x16mm / ca. 500HB)
  • verstärkter Schaufelrücken
  • Eckverstärkung
  • Verstärkung am Seitendeckel
  • zweiteilige Schaufelmulde mit zusätzlich
    eingeschweißtem Verstärkungsprofil

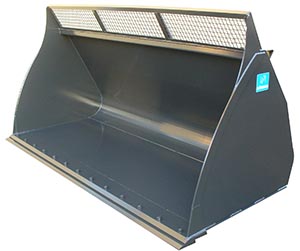

Schüttgutschaufel - Großraum

Abb. F310



Abb. F310-1

Abb. F310-1

Sonderbauweise - "Bauform -N"

- Muldenform "gekantet"
- "innenliegende" Versteifungen
- Überlaufgitter

nur für Frontlader mit EURO-SWR

- äußerst robuste Bauweise

  • Verschleißstahl verstärkt aus HARDOX (150x20mm / ca. 500HB)
  • zusätzliches Verstärkungsprofile, dadurch keine Aussteifungen im Schaufelkörper erforderlich
  • Seitendeckel mit zusätzlicher Verstärkung


Inhalt: ca.1,60m³ - 3,10m³
Breite: 2,00m - 2,80m

Wahlausrüstung / Zubehör:

  • Rückwanderhöung (Höhe ca. 200mm)
  • Überlaufgitter (Höhe ca. 300mm); (s. Abb. F310-1 + F310-2)
  • Unterschraubmesser aus HARDOX (150x20/ ca. 500HB)
  • Planierschiene "hinten" am Schaufelboden verschweißt aus HARDOX (ca. 500HB)
  • Planierwinkel für Planierarbeiten
  • Schaufelschutzleiste (Polyurethan)
  • Messerschutz
  • Muldenform "rund" (s. Abb. F310-2)
  • Seitendeckel "gewölbt" (s. Abb. F310-2)


Abb. Schüttgutschaufel "Muldenform - rund"

Ladeschaufel - schwere Ausfürhung

Abb. F311



Abb. F311-1

Abb. F311-2

Abb. F311-3

nur für Frontlader mit EURO-SWR

für Schlepperklasse bis ca. 200PS

Ladeschaufel - Muldenform "rund"

- ! verstärkte Aufnahmeteile !
- Verstärkter Schaufelboden und Schaufelrücken
- Verschleißstahl verstärkt aus HARDOX (ca. 500HB)
- zusätzliche Verstärkung an den Seitendeckeln


Inhalt: ca.0,9m³ - 3,50m³
Breite: 1,80m - 2,70m




Wahlausrüstung bzw. Zubehör:
 Unterschraubmesser (150x20mm) oder
Unterschraub-Wendemesser (300x20mm) aus HARDOX (ca. 500HB)
 Planierwinkel für Planierarbeiten
 Planierschiene "hinten" aus HARDOX
verschiedene Zahnsysteme (s. Abb F311-3)
Rückwanderhöhung (Höhe:ca. 200mm) (s. Abb F311-2)
Überlaufgitter (Höhe:ca. 300mm) (s. Abb F311-1)
Schaufelschutzleiste (Polyurethan) mit Stahlarmierung
gewölbte Seitendeckel (s. Abb. F311-1 / F311-2)





Brennholzschaufel "BHS-L"

Abb. F320


Abb. F320-1

Abb. F320-2

nur für Frontlader mit EURO-SWR

  • Muldenform "gekantet"
  • stabile Bauweise
  • Verschleißstahl verstärkt aus HARDOX (150x20mm / ca. 500HB)
  • Kantenschutz auf den Seitendeckeln aufgeschweißt
  • Stababstand: ca. 80mm


Höhe: ca.850mm
Tiefe: ca.1080mm
Inhalt: ca.0,95m³ - 1,70m³
Breite: 1,60m - 2,50m

Wahlausrüstung / Zubehör:

  • Stababstand ca. 60mm
  • Überlaufgitter (Höhe: ca. 200mm) (s. Abb.F320-2)

Brennholzschaufel "BHS"

Abb. F321



nur für Frontlader mit EURO-SWR

  • Muldenform "rund"
  • schwere Bauweise
  • Schleifsohlen am Schaufelboden
  • Verschleißstahl verstärkt aus HARDOX (150x20mm / ca. 500HB)
  • Kantenschutz auf den Seitendeckeln aufgeschweißt
  • Stababstand: ca. 80mm


Höhe: ca.1020mm
Tiefe: ca.1200mm
Inhalt: ca.1,60m³ - 2,20m³
Breite: 2,00m - 2,60m

Wahlausrüstung / Zubehör:

  • Stababstand ca. 60mm
  • Überlaufgitter (Höhe: ca. 200mm) (s. Abb.F320-2)

Leichtgutschaufel
Abb. F330

nur für Frontlader mit Ausklinkung

komplett mit Rückzugsfedern (Abkippdämpfung)


Höhe: ca.630mm
Tiefe: ca.800mm
Breite: 1,40m - 2,30m

Wahlausrüstung bzw. Zubehör:
 Lieferung ohne Federn
 Ausführung in Übergröße lieferbar!
