Anbaugeräte für Frontlader: Holztransport

Poltergabel "PG" Holzgreifer "HGE" Poltergabel "PG4-N" - Sonderbauweise Poltergabel "PG4-N" - Sonderbauweise Polterschild "PSD" Polterschild "PSD" / "PS-N"
Poltergabel "PG" Poltergabel "PG" / "PG-N" Poltergabel "PG5-N" Poltergabel "PG5-N" Polterschild mit Niederhalter Polterschild "PS-2N"
Poltergabel m. Niederhalter Poltergabel "PG-N2" Poltergabel "PG4-NK" Poltergabel "PG4-NK" Polterschild - Schaufelform Polterschild-Schaufelform "PSG"
Poltergabel "PG4-N" Poltergabel "PG4-N" Poltergabel "PG5-NK" Poltergabel "PG5-NK" Brennholz- /Scheitholzschaufel

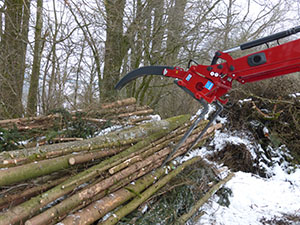

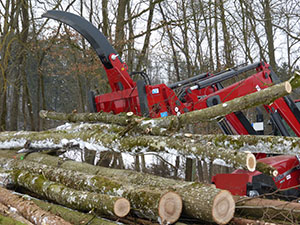

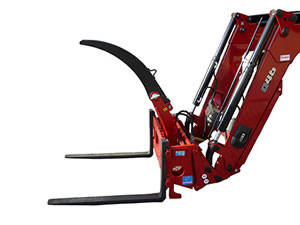

Holzgreifer - Einzelarm "HGE"

Abb. F409

Abb. F409_1



Greifer langeAbb. F409_2



Greifer langeAbb. F409_3



für Frontlader mit Geräteschnellwechselrahmen "EURO-SWE"

mit verstellbaren Gabelzinken
Gabelträger und Gabelzinken in FEM
mit hydraulischem Niederhalter
Öffnungsweite: ca. 1350mm
Greifer schließt "ebenderdig" (s. Abb. F409)
alt.Greifer schließt "unter" den Zinken (s. Abb. F409_2)
min. Klemmbereich: Ø ca. 100mm
Hauptlagerbolzen in Gleitlager

Breite: 1,25m - 1,60m
Zinkenlänge: 1200mm



Poltergabel "PG"
Abb. F410
Abb. F410_1
Poltergabel - verstärkt -
in Gabelform

- Zinken mit Zackenleiste
- Zinkenlänge: 760mm
- Zinkenquerschnitt: 100x40mm / 120x40mm

- Höhe: 680mm
- Tragkraft: 2400kg / 2600kg
- Breite: 1,20m / 1,30m

Zubehör:
- hydraulischer Niederhalter - verstärkte Ausführung!
(s. Abb. F410_1 "PG-N")

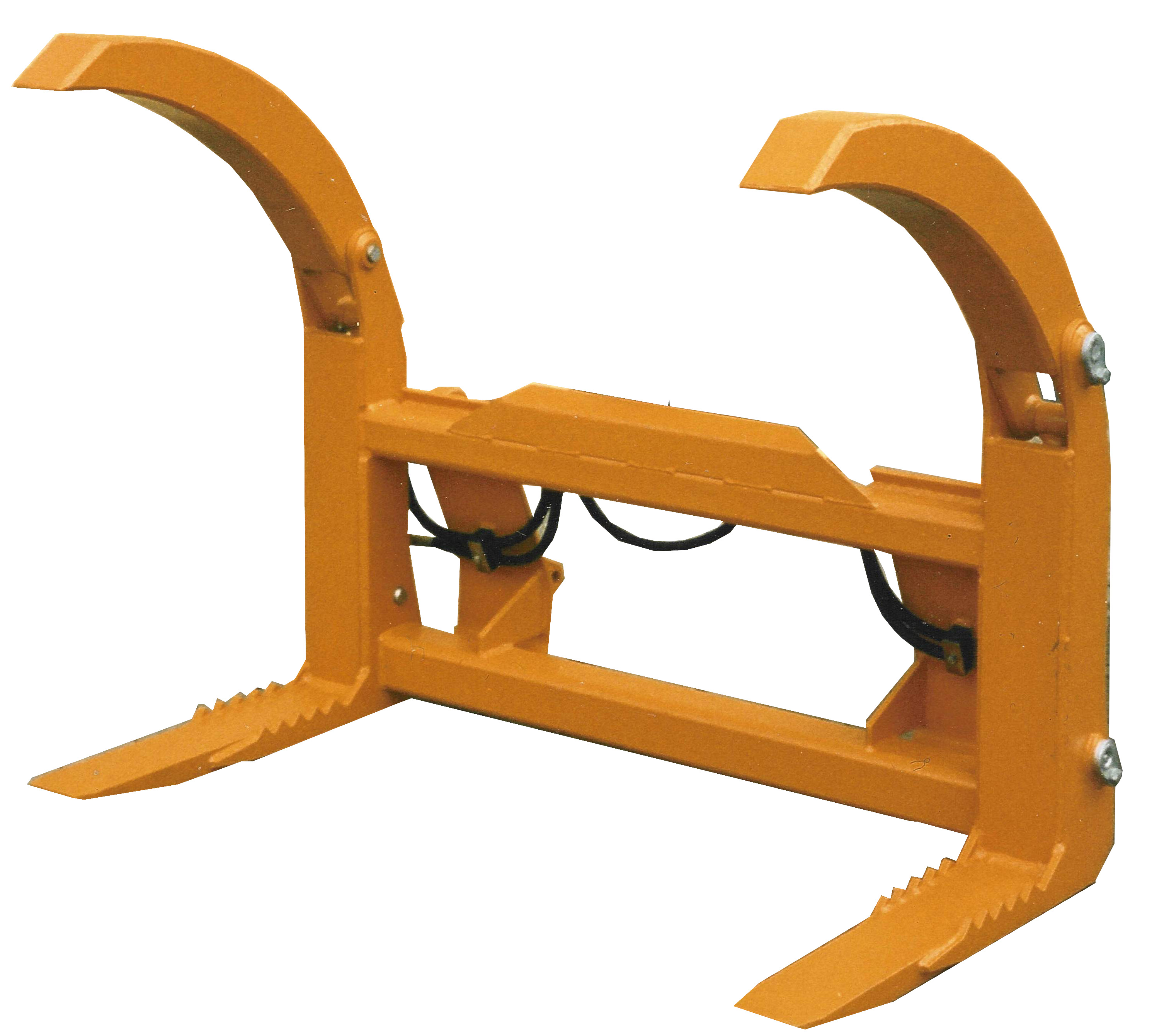

Poltergabel "PG-N2"
Abb. F411_1

Abb. F411_2
Poltergabel - verstärkt -
in Gabelform

- zwei Niederhalter (exakt in Gleitlager geführt)

- Zinken mit Zackenleiste
- Zinkenlänge: ca.680mm

- Tragkraft: 2600kg
- Breite: 1,45m


=> Niederhalter schließen "auf" den Zinken!

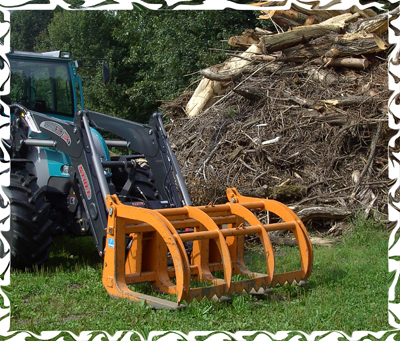

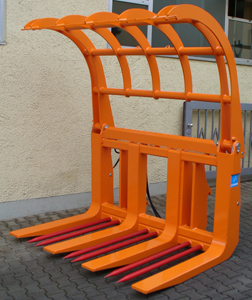

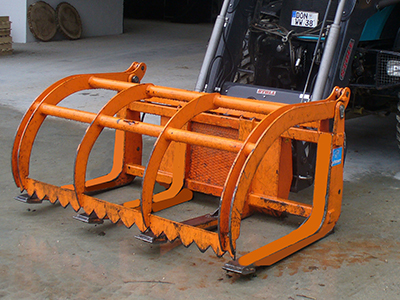

Poltergabel - 4 Zinken "PG4-N"
Abb. F412_1


Abb. F412_2
Abb. F412_3
Poltergabel - extra verstärkt -

- 4 Zinken
- Zinkenlänge: 1000mm
- Zinkenquerschnitt: ca. 117x67mm
- Schleifblech an den Zinken aus HARDOX!

- mit hydraulischem Greifer
- Greifer mit robuster, verschweißter Zackenleiste
- Öffnungsweite: ca. 1750mm

- Tragkraft: 4500kg
- Rahmenhöhe: ca. 920mm
- Breite: 1,60 m / 1,80m / 2,00 m



PG-4N

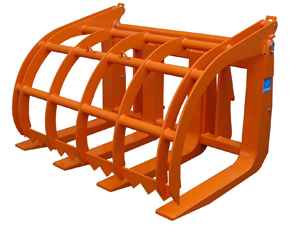

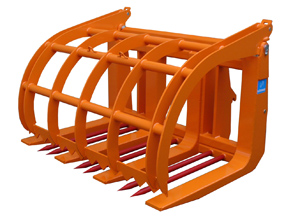

Poltergabel- Zinken "PG4-N"
- Sonderausführung-
Abb. F412_5

Abb. F412_6

- mit zusätzlich eingeschraubten Rundzinken
Poltergabel - extra schwere Ausführung -

4 Zinken,
Zinkenlänge:1200mm
Zinkenquerschnitt: ca. 117x67mm
Schleifblech an den Zinken aus HARDOX

Rahmenhöhe: 1200mm

mit hydraulischem Greifer
Greifer mit robuster, verschweißter Zackenleiste

Öffnungsweite: ca. 2200mm

Tragkraft: 4500kg
Breite: 1,60 m / 1,80m / 2,00 m

Abb. F412_6.1

- mit zusätzlich eingeschraubten Rundzinken

Poltergabel- 5 Zinken "PG5-N"
Abb. F413
Poltergabel - extra verstärkt -

5 Zinken, Zinkenlänge: 1000mm / 1200mm
Zinkenquerschnitt: ca. 117x67mm
Schleifblech an den Zinken aus HARDOX

mit hydraulischem Greifer
Greifer mit robuster, verschweißter Zackenleiste
Öffnungsweite: ca. 1750mm

Tragkraft: 4500kg
Breite: 1,60 m / 1,80m / 2,00 m

Poltergabel - 4 Zinken "PG 4-NK"
Abb. F414

Abb. F414-1
Poltergabel - extra verstärkt -

4 Zinken, Zinkenlänge: 800mm / 1000mm
Zinkenquerschnitt: ca. 117x67mm
Schleifblech an den Zinken aus HARDOX

mit hydraulischem Greifer
3 Niederhalter, miteinander verbunden
Öffnungsweite: ca. 1220mm

Tragkraft: 4500kg
Breite: 1,60 m / 1,80m / 2,00 m

Poltergabel "PG 5-NK"

Abb. F415_1

Abb. F415_2
Poltergabel - extra verstärkt -

5 Zinken, Zinkenlänge: 800mm / 1000mm
Zinkenquerschnitt: ca. 117x67mm
Schleifblech an den Zinken aus HARDOX

mit hydraulischem Greifer
4 Niederhalter, miteinander verbunden
Öffnungsweite: ca. 1220mm

Tragkraft: 4500kg
Breite: 1,60 m / 1,80m / 2,00 m

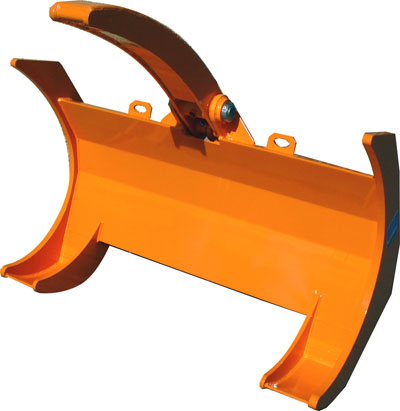

Polterschild "PSD"
Abb. F416


Abb. F416_1

Polterschild
geschlossene, äußerst robuste Bauweise
Breite: 1,20 m / 1,30m / 1,40m / 1,50m

Zubehör:
 hydraulischer Niederhalter - verstärkte Ausführung!
Öffnungsweite: ca. 1130mm
(s. Abb. F416_1 "PS-N")



Abb.: Polterschild zum Anbau an Frontkraftheber

Polterschild "PS-2N"

Abb. F417



* zum Anbau an Frontlader mit Geräteschnellwechselrahmen
* zum Anbau an Frontkraftheber (Kat. II, ohne Gerätedreieck)
zwei Niederhalter, exakt in Gleitlager geführt
geschlossene, äußerst robuste Bauweise

Höhe: ca. 820mm
Öffnungsweite: ca. 1130mm
Breite: 1,45m

Polterschild - Schaufelform "PSG"
Abb. F418

Abb. F418_1
Polterschild
geschlosseneMulde

mit hydraulischem Greifer
Greifer hydraulisch betätigt durch zwei Zylinder
Hauptlagerbolzen exakt in Gleitlager geführt
max. Öffnungsweite: ca. 1200mm

zusätzlicher Verschleißstahl aus HARDOX

Höhe: ca. 720mm
Tiefe: ca. 650mm
Breite: 1,40m* / 1,50m* / 1,60m
* nicht für jedes Frontladerfabrikat / -typ lieferbar

wahlweise:
 Lieferung ohne Greifer

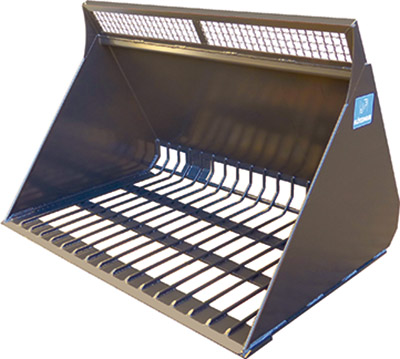

Brennholzschaufel "BHS-L"

Abb. F320


Abb. F320-1

Abb. F320-2

nur für Frontlader mit EURO-SWR

  • Muldenform "gekantet"
  • stabile Bauweise
  • Verschleißstahl verstärkt aus HARDOX (150x20mm / ca. 500HB)
  • Kantenschutz auf den Seitendeckeln aufgeschweißt
  • Stababstand: ca. 80mm


Höhe: ca.850mm
Tiefe: ca.1080mm
Inhalt: ca.0,95m³ - 1,70m³
Breite: 1,60m - 2,50m

Wahlausrüstung / Zubehör:

  • Stababstand ca. 60mm
  • Überlaufgitter (Höhe: ca. 200mm) (s. Abb.F320-2)

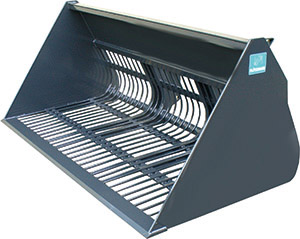

Brennholzschaufel "BHS"

Abb. F321



nur für Frontlader mit EURO-SWR

  • Muldenform "rund"
  • schwere Bauweise
  • Schleifsohlen am Schaufelboden
  • Verschleißstahl verstärkt aus HARDOX (150x20mm / ca. 500HB)
  • Kantenschutz auf den Seitendeckeln aufgeschweißt
  • Stababstand: ca. 80mm


Höhe: ca.1020mm
Tiefe: ca.1200mm
Inhalt: ca.1,60m³ - 2,20m³
Breite: 2,00m - 2,60m

Wahlausrüstung / Zubehör:

  • Stababstand ca. 60mm
  • Überlaufgitter (Höhe: ca. 200mm) (s. Abb.F320-2)
